Объект - это транспортное средство, техника, стационарное оборудование, человек или животное, за которыми ведется наблюдение в системе мониторинга Gelios. Объект является основной единицей учета: к нему привязываются навигационное оборудование, датчики, команды, права доступа, интервалы техобслуживания, рабочее время и другие параметры.
С объектами можно работать в двух частях системы: в системе мониторинга через вкладку Объекты и в системе управления через раздел Объекты. Раздел Объекты в Gelios CMS предназначен для создания объектов мониторинга, контроля их состояния, редактирования параметров, настройки вспомогательных функций и удаления объектов.

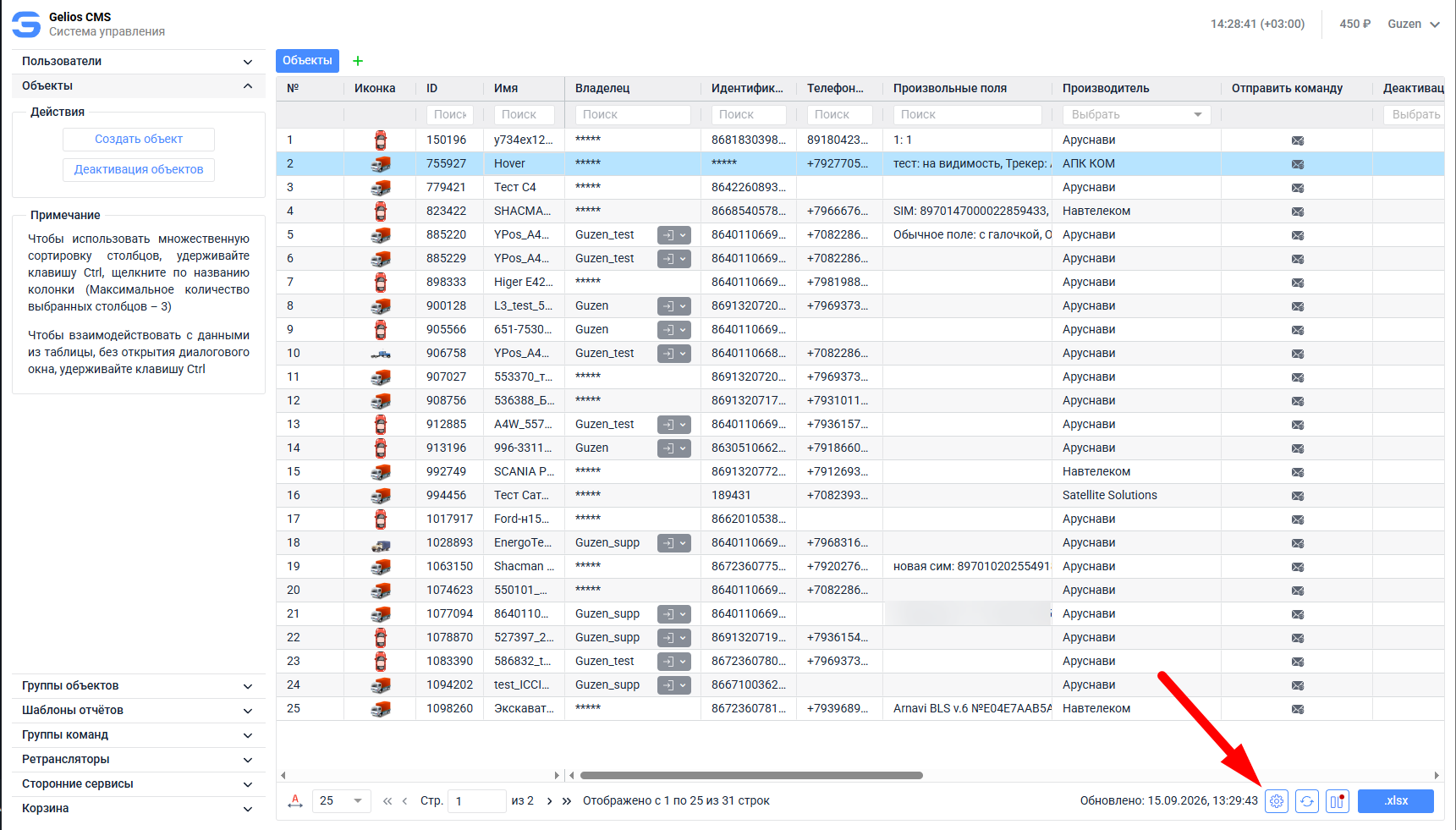

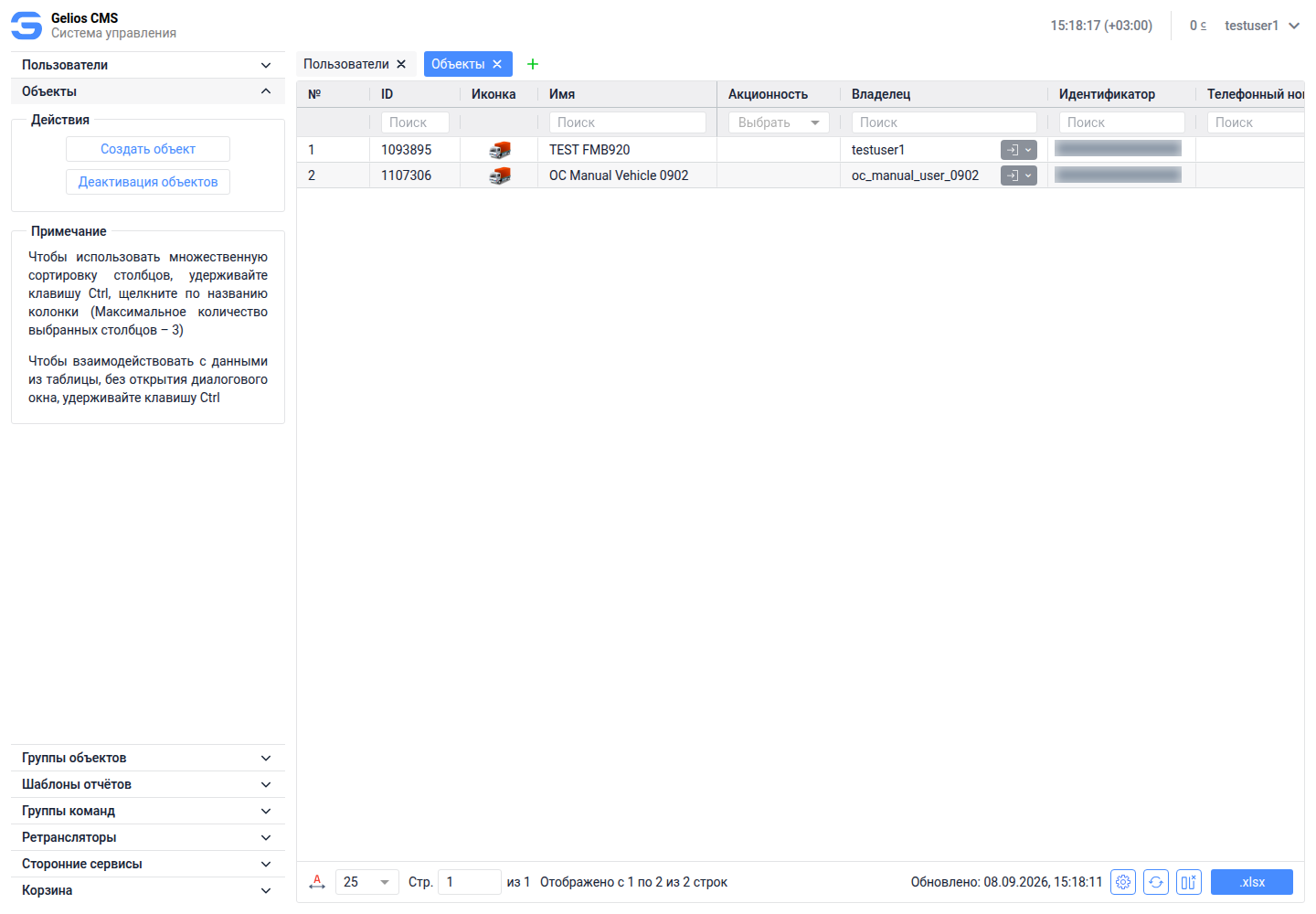

Таблица объектов
Основная таблица раздела содержит перечень объектов, доступных текущей учетной записи. Таблица поддерживает сортировку, фильтрацию, настройку видимости колонок, обновление данных и выгрузку в .xlsx по тем же правилам, которые описаны в разделе II. Подсказки в интерфейсе нужно учитывать как часть описания полей: они уточняют назначение параметра, ограничения ввода и влияние настройки на мониторинг, отчеты или расчеты.
| Колонка / действие | Что означает | Когда важно |
|---|---|---|
| № | Порядковый номер строки в текущем отображении таблицы. | Помогает ориентироваться на текущей странице таблицы. |
| ID | Внутренний идентификатор объекта в Gelios CMS. | Используется при проверке объекта в CMS и при обращении в поддержку. |
| Иконка | Графическое обозначение объекта. | Упрощает визуальное распознавание объекта в списках и мониторинге. |
| Имя | Отображаемое название объекта. | Основной признак, по которому пользователь находит объект. |
| Акционность | Показывает, является ли объект платным или бесплатным. У платных объектов нет ограничений по функционалу, связанному с платностью. Бесплатные объекты имеют ограничения по хранению данных и отображению датчиков. | Важно при анализе доступности истории, датчиков и отличий старых объектов от новых. |
| Владелец | Учетная запись, которой принадлежит объект. | Влияет на права доступа и наследование прав вышестоящими пользователями. |
| Идентификатор | Уникальный идентификатор (IMEI), передаваемый трекером. По нему система идентифицирует и сохраняет данные от трекера. | Критичен для приема сообщений от оборудования. |
| Телефонный номер | Основной телефонный номер SIM-карты или другого канала связи объекта. | Используется для связи с устройством и отправки GSM- команд при подключенном SMS-шлюзе. |
| Произвольные поля | Наличие дополнительных пользовательских полей, созданных для объекта. | Помогает понять, есть ли у объекта дополнительные справочные данные. |
| Производитель | Производитель навигационного оборудования. | Нужен для выбора корректного типа оборудования и адреса подключения. |
| Деактивация | Дата и время деактивации, если объект временно выведен из работы. | Показывает, что объект временно недоступен в мониторинге. |
| Тип оборудования | Модель или протокол оборудования, по которому система обрабатывает сообщения. | Нужен для корректного приема и разбора данных от трекера. |
| Тип объекта | Категория объекта, например автомобиль. | Может использоваться для биллинга и справочной классификации. |
| Последнее сообщение | Дата и время последнего принятого сообщения от объекта. | Основной быстрый индикатор связи объекта с системой. |
| Создан | Дата и время создания объекта. | Полезно при аудите и проверке недавно заведенных объектов. |
| Доступно пользователям | Пользователи, которым предоставлен доступ к объекту. | Помогает быстро проверить, кто видит объект. |
| Отправить команду | Действие для отправки TCP- или GSM-команды на устройство. | Используется для разовой отправки произвольной команды или команды из шаблона. |
| Копировать | Создание нового объекта на основе параметров выбранного объекта. | Ускоряет заведение похожих объектов. |
| Удалить | Перенос объекта в корзину. | Используется, когда объект больше не должен отображаться в рабочем списке. |
Действия с объектами разделяются по месту выполнения:
Действия из основной таблицы - отправка команды, копирование, удаление, фильтрация, сортировка, настройка колонок и выгрузка текущей страницы в .xlsx.
Действия в карточке объекта - редактирование основных параметров, датчиков, счетчиков, команд, прав, групп объектов, ретрансляторов и других вкладок.
Массовые действия - применяются к нескольким выбранным строкам из таблицы через нижнюю панель.
Массовое управление объектами
Массовое управление применяется, когда одно действие нужно выполнить сразу для нескольких объектов. Пользователь нажимает иконку массового управления объектами в правой нижней части таблицы, выбирает нужную операцию, отмечает объекты галочками и нажимает Применить. Если нужно выбрать все объекты на текущей странице, используется галочка в левом верхнем углу таблицы.
В меню массового управления доступны следующие операции:
| Операция | Что позволяет сделать |
|---|---|
| Редактировать | Массово изменить имя, идентификатор, тип оборудования или владельца выбранных объектов. Для имени и идентификатора доступны действия Добавить в начало, Добавить в конец и Удалить из текста. Поле Тип оборудования позволяет массово сменить тип оборудования или протокол. Поле Владелец позволяет массово сменить владельца объектов. |
| Импортировать датчики из объекта | Скопировать датчики из выбранного объекта в отмеченные объекты. |
| Импортировать произвольные поля из объекта | Скопировать произвольные поля из выбранного объекта в отмеченные объекты. |
| Удалить объекты | Массово удалить выбранные объекты. После запуска операции браузер показывает окно подтверждения удаления. |

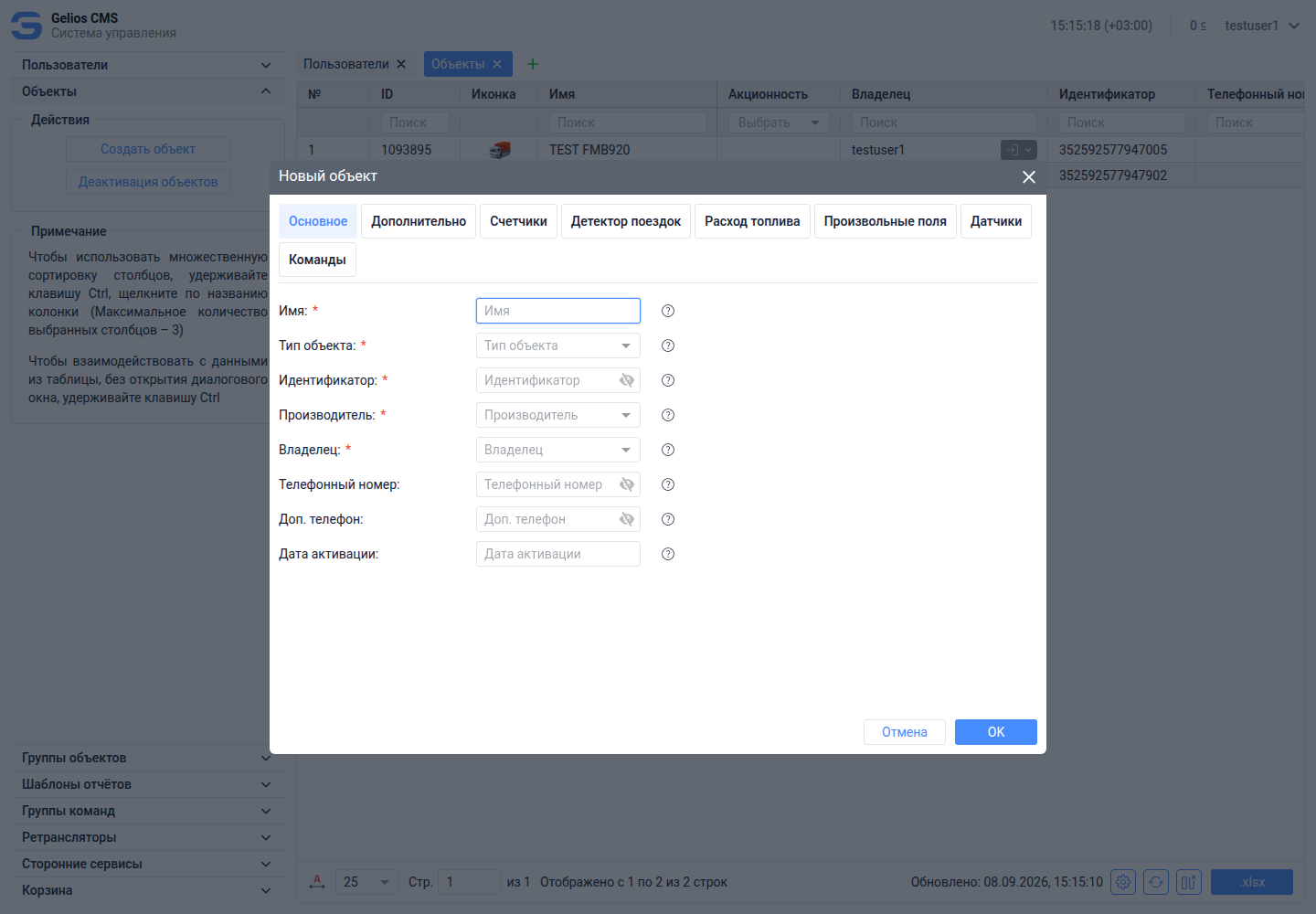

Создание объекта
Кнопка Создать объект открывает окно Новый объект. В окне создания доступны вкладки Основное, Дополнительно, Счетчики, Детектор поездок, Расход топлива, Произвольные поля, Датчики и Команды. Обязательные поля отмечены звездочкой.
Для приема данных от оборудования при создании объекта особенно важны Идентификатор, Производитель, Тип оборудования и IP адрес. Идентификатор связывает сообщения с конкретным объектом, производитель и тип оборудования определяют протокол обработки сообщений, а IP адрес и порт используются при настройке трекера.
В системе предусмотрены подсказки ко многим полям. Если пользователь забыл назначение параметра или хочет уточнить, как поле влияет на мониторинг, отчеты или расчеты, он может открыть подсказку прямо в форме.
Основное
Раздел Основное содержит идентификационные параметры объекта, сведения о владельце и данные для связи с навигационным оборудованием.
| Параметр | Описание |
|---|---|
| Имя | произвольное имя, по которому будет идентифицироваться данный объект. Это имя будет использоваться для отображения объекта в различных списках и отчетах. |
| Тип объекта | на данный момент используется только для функционала произвольного биллинга по типу объекта и на отображение данных никак не влияет. Если выбран стационарный тип, появляется поле Координаты. |
| Координаты | координаты, по которым объект будет отображаться на карте. Указываются в формате: 60.20070, 24.93083 . |
| Идентификатор | уникальный идентификатор (IMEI), передаваемый трекером. По уникальному идентификатору система идентифицирует и сохраняет данные от трекера. Иконка глаза рядом с полем управляет видимостью идентификатора для пользователя. |
| Производитель | наименование производителя, выпустившего трекер или протокол. |
| Тип оборудования | наименование модели трекера или протокола. После выбора производителя и типа оборудования появляется поле IP адрес. |
| IP адрес | служебное поле с адресом и портом приема данных для выбранного типа оборудования; его значение используют при настройке трекера. По умолчанию подсказка выводит DNS:порт. Если нажать расположенную рядом кнопку IP, вместо DNS будет показан IP-адрес. |
| Ключ шифрования | дополнительное поле для оборудования, которое поддерживает шифрованный обмен. Оно появляется только для соответствующего типа оборудования и заполняется по настройкам устройства. |
| Владелец | указывается владелец объекта. Владелец всегда имеет полные права на объект. Все пользователи, которые находятся выше владельца в иерархии, наследуют права нижестоящего пользователя на объект и также имеют полный доступ к нему. |
| Телефонный номер | в большинстве случаев указывается номер SIM-карты, которая установлена в модем трекера. Иконка глаза управляет видимостью номера в пользовательском интерфейсе. |
| Доп. телефон | используется как дополнительный номер телефона объекта. Иконка глаза работает так же: перечеркнутый глаз скрывает поле от пользователя, неперечеркнутый показывает. |
| Дата активации | произвольное поле, которое используется исключительно в отчетах и которое не обязательно к заполнению. В это поле можно указать дату, когда трекер предположительно будет подключен или же когда был подключен к системе мониторинга. |

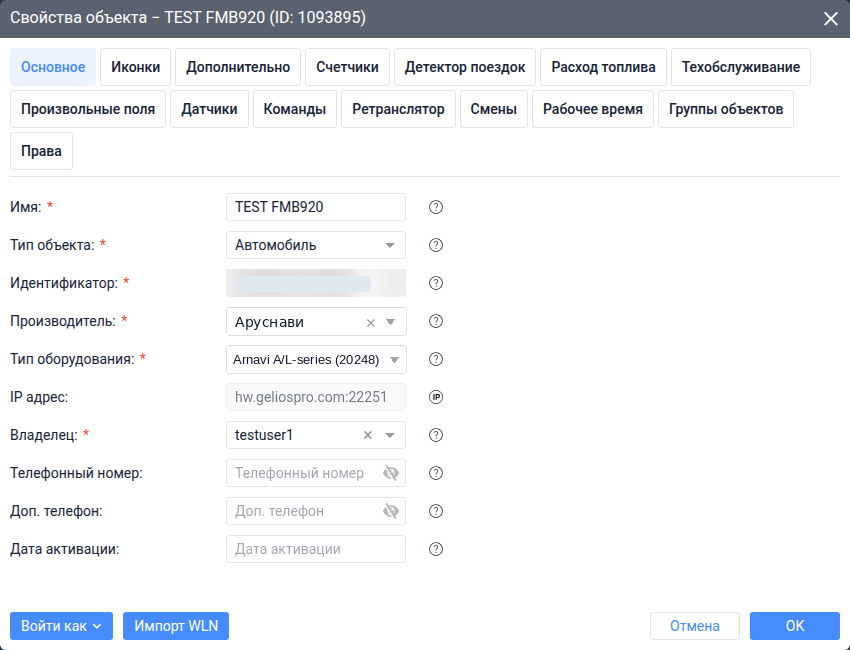

Карточка объекта
Окно Свойства объекта открывается одним нажатием на строку объекта. В карточке доступны все основные вкладки объекта и дополнительные разделы, которые появляются после создания.
После создания объекта на вкладке Основное появляются дополнительные действия:
Войти как - переход к просмотру выбранного объекта в мониторинговом интерфейсе. Доступны переход в текущий интерфейс Gelios 1.0 и переход в новый интерфейс Gelios 2.0.
Импорт WLN - загрузка сообщений из других систем мониторинга из файла с расширением WLN. Максимальный размер файла - 100 МБ.

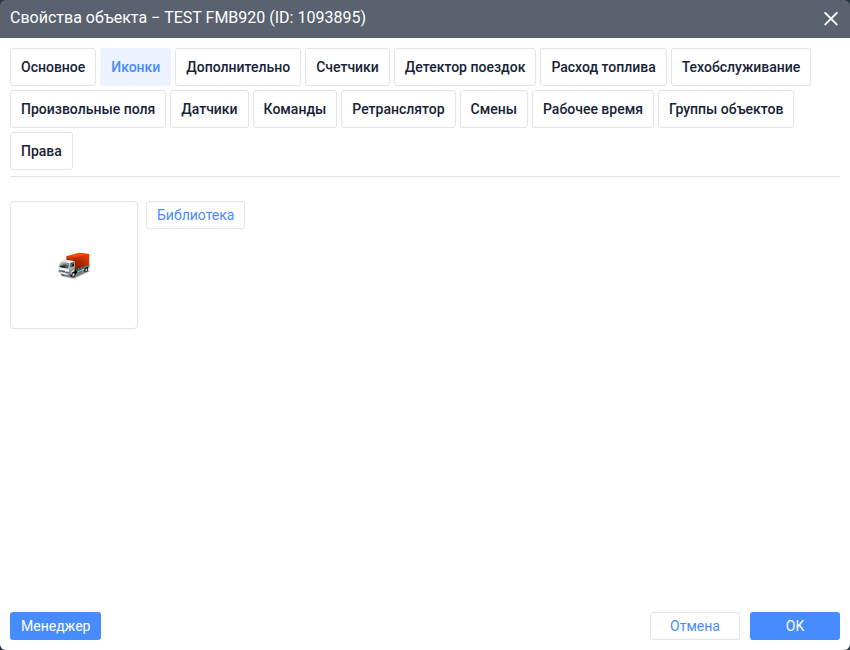

Иконки
Раздел Иконки предназначен для выбора визуального отображения объекта. Иконки используются в интерфейсе Gelios 2.0. Для интерфейса Gelios 1.0 эти настройки не применяются.
Раздел содержит два режима:
Библиотека - выбор иконки из доступного набора.
Менеджер - управление пользовательскими иконками, включая добавление и удаление.

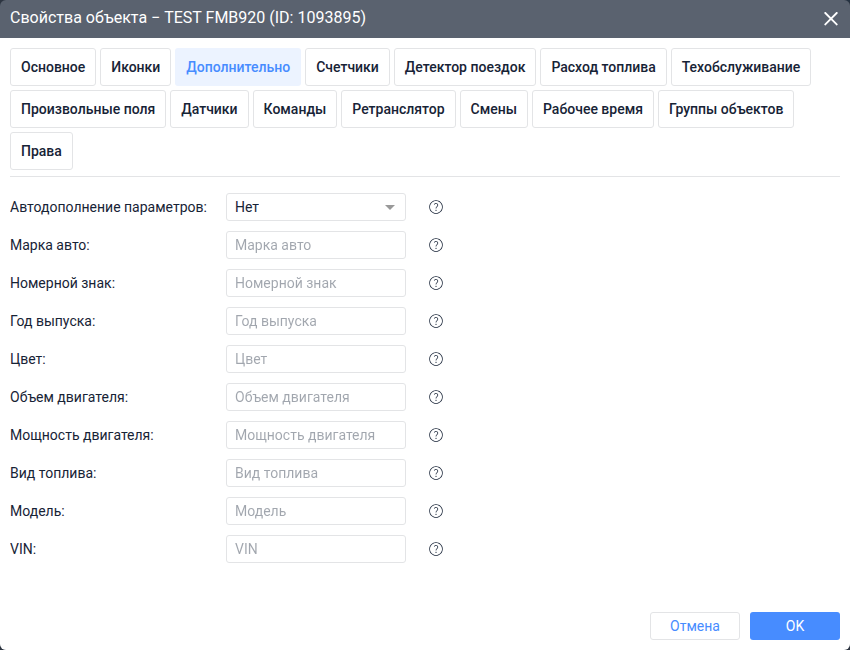

Дополнительно
Раздел Дополнительно хранит расширенные сведения об объекте. Эти поля не участвуют напрямую в приеме сообщений, но формируют справочную карточку объекта и помогают точнее описать транспортное средство или оборудование.
| Параметр | Описание |
|---|---|
| Автодополнение параметров | включение опции позволяет активировать автодополнение параметров, если трекер перестал присылать один или несколько параметров, последними известными значениями. Используется исключительно для подсчета данных при построении отчета. |
| Марка авто | марка производителя транспортного средства. |
| Номерной знак | индивидуальный идентификатор транспортного средства. |
| Год выпуска | год выпуска транспортного средства. |
| Цвет | цвет транспортного средства. |
| Объем двигателя | объем двигателя транспортного средства. |
| Мощность двигателя | мощность двигателя транспортного средства. |
| Вид топлива | вид топлива, используемый транспортным средством. |
| Модель | модель транспортного средства. Может быть использовано только в отчетах. |
| VIN | идентификационный номер транспортного средства. Может быть использовано только в отчетах. |

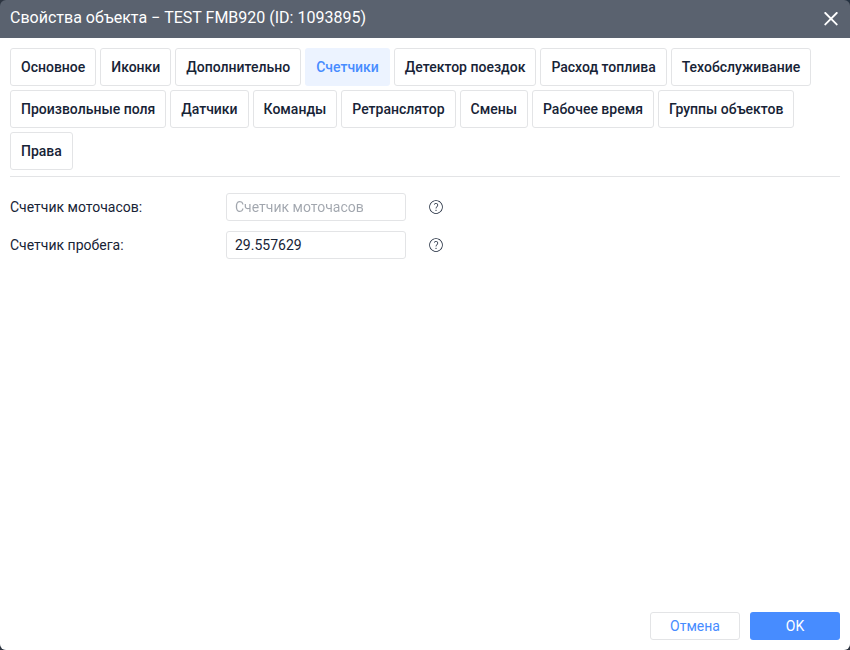

Счетчики
Счетчики используются для корректного расчета пробега и моточасов. Без счетчиков система может принимать сообщения от объекта, но расчет эксплуатационных показателей будет менее точным.
Счетчик моточасов - используется для расчета времени работы объекта. Для работы счетчика необходим работающий созданный датчик с логикой Зажигание. Если на объекте есть датчик с типом Абсолютные моточасы или Относительные моточасы, расчет счетчика моточасов будет основан на изменении значений соответствующего датчика.
Счетчик пробега - используется для расчета пройденного расстояния. Счетчик работает на основе GPS-данных от трекера и созданного датчика с логикой Зажигание. При неактивном датчике зажигания счетчик пробега инкрементировать свое значение не будет. При отсутствии датчика зажигания будут учитываться исключительно GPS-данные. Если на объекте создан датчик с типом Одометр или Относительный одометр, расчет счетчика пробега будет основан на изменении значений этого датчика.
В числовых значениях счетчиков разделителем дробной части служит точка.

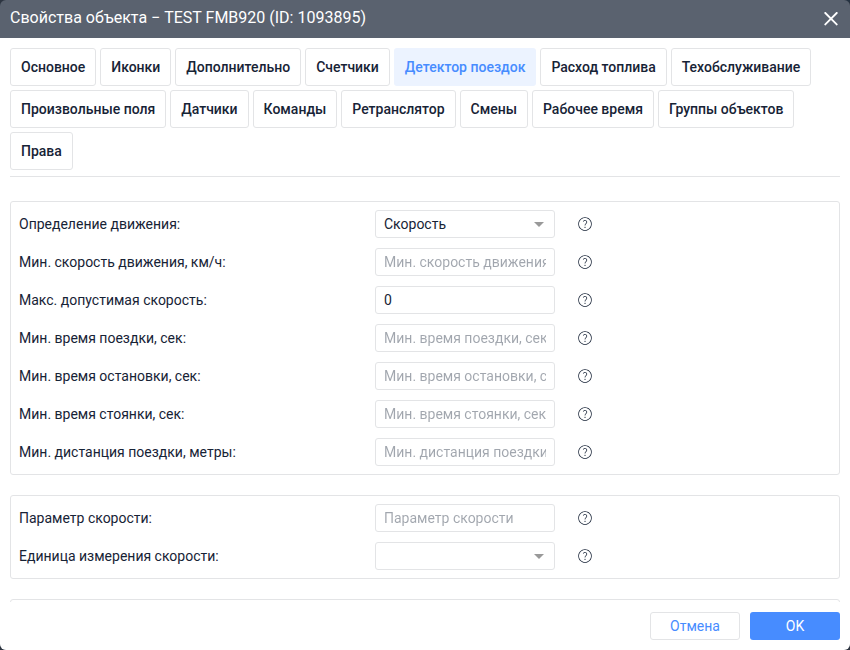

Детектор поездок
Детектор поездок определяет правила, по которым система отделяет движение от остановок и стоянок. Эти параметры влияют на треки, пробег, моточасы, отчеты и часть топливных расчетов.
| Параметр | Описание |
|---|---|
| Определение движения | метод определения движения, который влияет на выявление поездок объекта. |
| Мин. скорость движения, км/ч | значение скорости, при достижении и превышении которой система будет считать, что объект перемещается. Все значения скорости ниже указанной будут расцениваться как бездействие объекта. По умолчанию: 2. |
| Макс. допустимая скорость | указывается значение, при превышении которого будет считаться, что объект превышает скоростной режим. |
| Мин. время поездки, сек | длительность перемещения, с которого считается начало поездки объекта. Все перемещения длительностью меньше указанной не будут попадать в отчет по поездкам объекта. По умолчанию: 10. |
| Мин. время остановки, сек | время, с которого считается начало бездействия объекта. Все остановки длительностью меньше указанной не будут попадать в отчеты. |
| Мин. время стоянки, сек | время, с которого считается начало стоянки объекта. Все бездействие длительностью меньше указанной будет считаться за остановку. По умолчанию: 300. |
| Мин. дистанция поездки, метры | значение расстояния перемещения, с которого будет считаться, что объект начал поездку. Все перемещения, у которых пройденное расстояние меньше указанного, не будут попадать в поездки объекта. По умолчанию: 50. |
| Параметр скорости | возможность использования произвольного параметра в качестве значения скорости вместо стандартной GPS-скорости. Если параметр отсутствует в сообщении, используется значение GPS-скорости. |
| Единица измерения скорости | указывается единица измерения, в которой передаются значения выбранного параметра. |
| Пробег по зажиганию | работает только при условии наличия созданного датчика зажигания. В таком случае пробег в отчетах будет считаться только тогда, когда значение датчика зажигания принимает значение больше нуля. |
| Использовать одометр для расчета пробега | при включении опции информация в счетчиках и отчетах будет отображаться на основе пробега, взятого из датчика одометра. |
| Коэф. скорректированного пробега | значение коэффициента, на которое будет умножено значение полученного пробега за событие. |
| Коэф. скорректированных моточасов | значение коэффициента, на которое будет умножено значение полученной длительности моточасов за событие. |
| Фильтрация по спутникам | активация проверки значения присланных спутников, чтобы фильтровать навигационные данные от трекера на основе их количества. Минимальное значение спутников определяет, что навигационные данные валидны. Выход за нижний порог значения приравнивает все навигационные данные к нулю. Параметры и их значения при этом остаются неизменными. |
| Фильтрация по высоте | диапазон допустимых значений высоты. Все навигационные данные, выходящие за пределы этого диапазона, будут приравнены к нулю. |
| Фильтрация выбросов | опция на данный момент не используется системой. Указывается коэффициент фильтрации, по которому происходит фильтрация сообщений при хаотичном изменении координат трекера. |
| Макс. ускорение | опция на данный момент не используется системой. Указывается дельта ускорения между сообщениями от трекера, при превышении которой считается, что навигационные данные были присланы невалидными. |
| Макс. валидная скорость | пороговое значение скорости, при превышении которого навигационные данные считаются невалидными. |
| Интервал потери связи | в случае если от трекера не было получено новое сообщение в пределах указанного значения, считается, что объект ушел со связи. Значение указывается в секундах. |
Доступные методы определения движения:
| Метод | Как определяется движение | Когда использовать |
|---|---|---|
| Скорость | Поездка определяется, когда скорость объекта больше или равна значению Мин. скорость движения, км/ч. | Для устройств, которые корректно передают скорость по GPS или другому источнику. |
| GPS- координаты | Поездка определяется, когда координаты в новом сообщении отличаются от координат в предыдущем сообщении. | Для устройств, которые не передают скорость, но передают координаты. |
| Датчик зажигания | Поездка определяется по включенному зажиганию и параметрам движения. Поездка завершается при выключении зажигания, снижении скорости ниже минимальной или превышении таймаута, указанного для датчика. | Для объектов, где состояние движения должно зависеть от датчика зажигания. Если значение скорости некорректно или недоступно, состояние движения определяется по датчику зажигания. |
| Датчик пробега | Поездка определяется, когда значение датчика пробега увеличилось. Если скорость доступна, дополнительно учитывается минимальная скорость движения. | Для оборудования, которое передает значение абсолютного пробега. Если значение скорости некорректно или недоступно, состояние движения определяется по увеличению значений датчика пробега. |

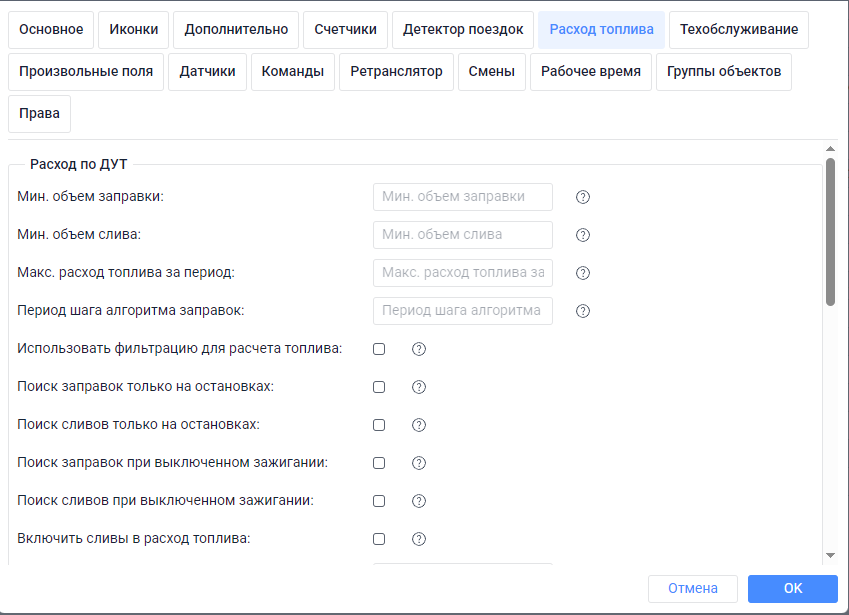

Расход топлива
Раздел Расход топлива определяет правила обработки данных о топливе. Настройки используются при расчете расхода по датчикам уровня топлива, по нормам, при поиске заправок и сливов.
Расход по ДУТ:
| Параметр | Описание |
|---|---|
| Мин. объем заправки | минимальное значение, с которого будет определяться заправка. Все положительные изменения топлива ниже этого объема не будут считаться за заправку. По умолчанию используется значение 25, если оно не указано. |
| Мин. объем слива | минимальное значение, с которого будет определяться слив. Все отрицательные изменения топлива ниже этого объема не будут считаться за слив. По умолчанию используется значение 20, если оно не указано. |
| Макс. расход топлива за период | указывается максимальный допустимый расход за расчетный интервал. Изменять стоит в зависимости от реального расхода ТС и качества показаний прибора. По умолчанию используется значение 7, если оно не указано. |
| Период шага алгоритма заправок | указывается продолжительность расчетного интервала. При появлении ложных кратковременных заправок/сливов рекомендуется увеличивать данное значение. В случае если не фиксируются необходимые кратковременные изменения уровня топлива, то наоборот - уменьшить. По умолчанию используется значение 300, если оно не указано. |
| Использовать фильтрацию для расчета топлива | активирует фильтрацию показаний датчика. Сглаживает резкие кратковременные изменения уровня топлива, как правило вызванные выбросами оборудования или неровностями дороги. |
| Степень фильтрации | регулирует степень сглаживания графика на основе медианного фильтра. Высокая степень сглаживания значительно сказывается на граничные значения заправок и сливов. |
| Поиск заправок только на остановках | Ограничивает поиск заправок остановками объекта. Изменения уровня топлива во время движения не учитываются как заправки при включённой опции. |
| Поиск сливов только на остановках | Ограничивает поиск сливов остановками объекта. Изменения уровня топлива во время движения не учитываются как сливы при включённой опции. |
| Поиск заправок при выключенном зажигании | опция позволяет выполнять поиск заправок на основе выключенного зажигания и без учета настроек расхода топлива за период. |
| Поиск сливов при выключенном зажигании | опция позволяет выполнять поиск сливов на основе выключенного зажигания и без учета настроек расхода топлива за период. |
| Включить сливы в расход топлива | при активации весь объем сливов будет считаться обычным расходом топлива и включится в отчет расхода по ДУТ. |
| Таймаут разделения заправок, сек | указывается значение таймаута, в пределах которого несколько последовательных заправок объединяются в одну. |
| Таймаут разделения сливов, сек | указывается значение таймаута, в пределах которого несколько последовательных сливов объединяются в один, если уровень топлива между ними не повышался. |
Настройки для двух баков:
| Параметр | Описание |
|---|---|
| Фильтровать ДУТ при одном нуле | активация опции выполняет фильтрацию и автодополнение последнего валидного значения, если трекер перестал присылать какие-либо данные по одному из созданных ДУТов. |
| Среднее значение ДУТ | активируется в случаях, когда ДУТы установлены в сообщающихся баках или несколько ДУТов установлено в один бак; используется среднее значение уровня топлива между всеми ДУТами. |
| Раздельные ДУТЫ | опция позволяет выводить в отчетах по топливу информацию не по общему значению ДУТов, а по каждому индивидуально. |
Дополнительная опция:
| Параметр | Описание |
|---|---|
| Игнорировать сообщения после начала движения, сек | указывается время в секундах, в течение которого сообщения будут игнорироваться после совершения заправки объекта. |
Сезонный расход по нормам:
| Параметр | Описание |
|---|---|
| Время начала | указывается дата начала сезонного периода. Установленный день и месяц переходят на следующий год. |
| Время окончания | указывается дата окончания сезонного периода. Установленный день и месяц переходят на следующий год. |
| На холостом ходу | примерный расход топлива на холостом ходу. Используется в отчетах по потраченному топливу по нормам. |
| В городе | примерный расход топлива при поездках в городе. Используется в отчетах по потраченному топливу по нормам. |
| За городом | примерный расход топлива при поездках вне города. Используется в отчетах по потраченному топливу по нормам. |
Сезонные блоки Зима и Лето задают разные нормативы расхода для разных периодов года.

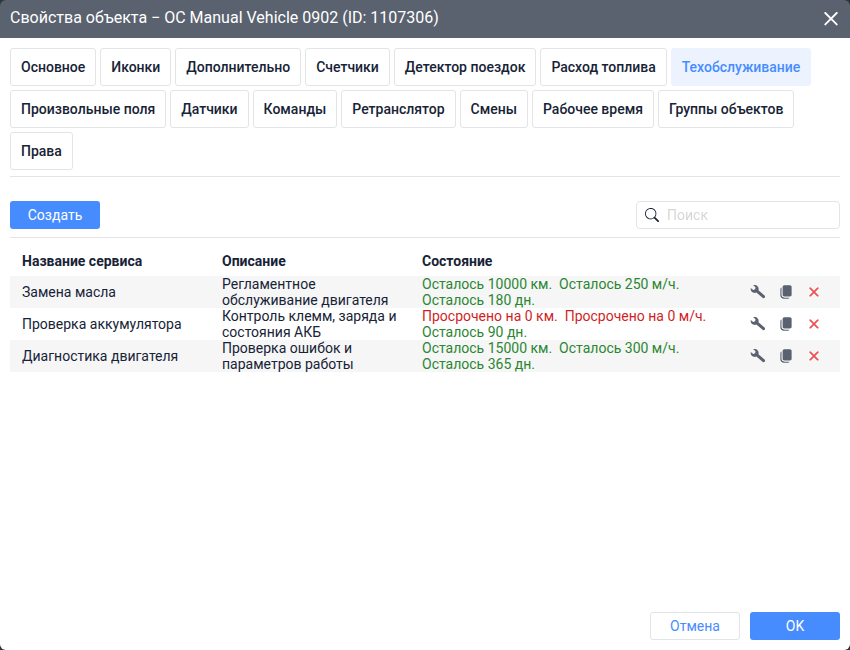

Техобслуживание
Техобслуживание предназначено для планирования сервисных работ по пробегу, моточасам и календарным срокам. В таблице отображаются название сервиса, описание и состояние интервала.

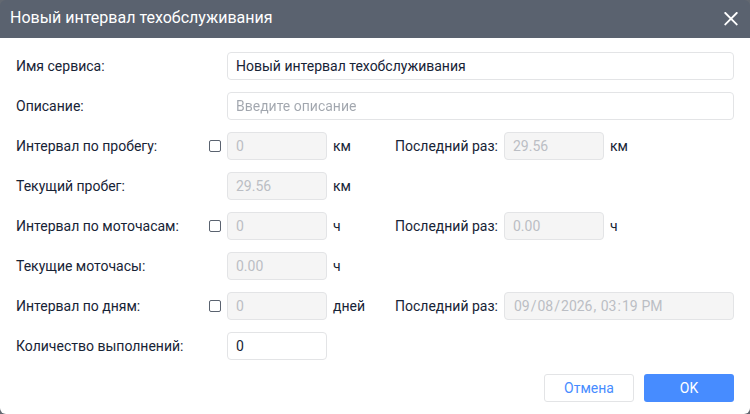

Кнопка Создать открывает окно нового интервала техобслуживания.
Для объекта можно создать несколько разных интервалов, например:
Замена масла - по пробегу, например каждые 10 000 км.
Проверка аккумулятора - по календарному сроку, например каждые 90 дней.
Диагностика двигателя - по моточасам, например каждые 250 ч.
В форме техобслуживания указываются Имя сервиса, Описание, интервалы по пробегу, моточасам и дням, значения Последний раз и Количество выполнений. Поля Текущий пробег и Текущие моточасы являются системными: они показывают текущие расчетные значения объекта и не предназначены для ручного ввода. Состояние интервала показывает, сколько осталось до обслуживания или насколько оно просрочено.

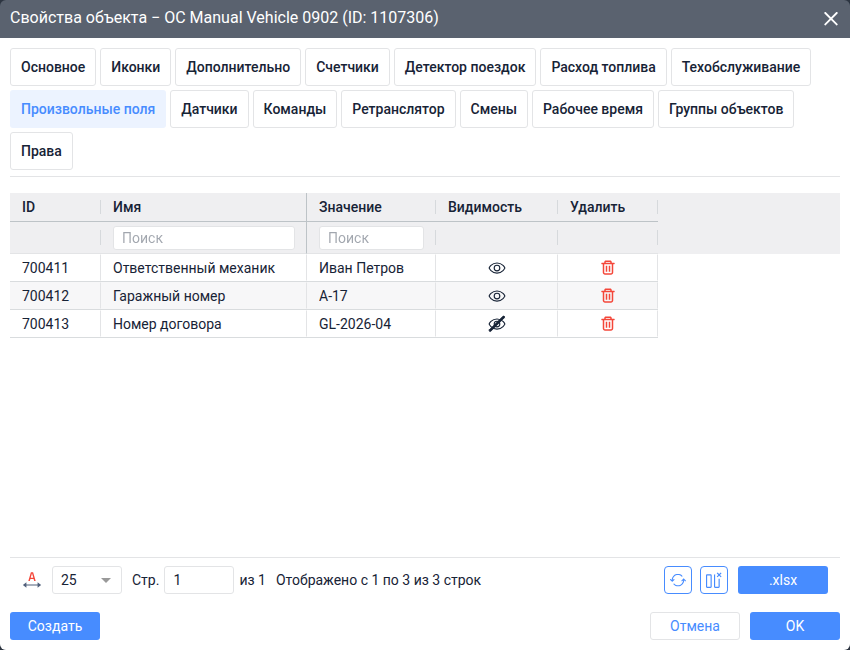

Произвольные поля
Произвольные поля предназначены для хранения дополнительной информации об объекте, которую пользователь задает самостоятельно.
Кнопка Создать открывает форму произвольного поля.
Имя - указывается имя для данного произвольного поля.
Значение - указывается значение для данного произвольного поля.
Видимость - признак отображения поля пользователю. Если видимость включена, поле доступно в пользовательском интерфейсе; если выключена, поле остается служебным и используется только
там, где это предусмотрено настройками и отчетами.

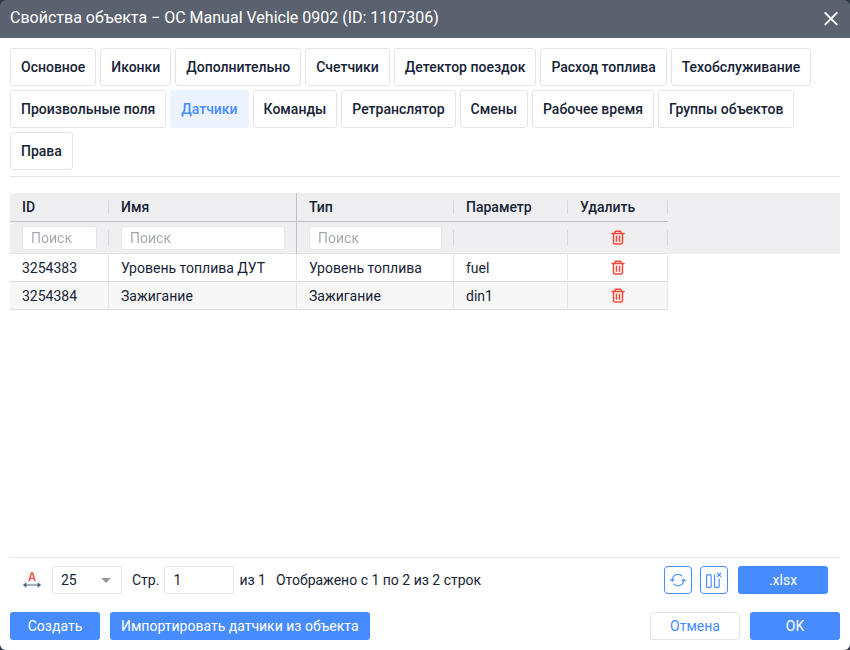

Датчики
Датчики — виртуальные элементы Gelios, которые преобразуют данные, поступающие с навигационного оборудования, в понятные человеку значения. Датчики помогают интерпретировать параметры устройства и использовать их в отчетах, графиках, уведомлениях, расчетах топлива, пробега, моточасов и других функциях системы.
Раздел позволяет создавать датчики вручную, импортировать готовые датчики из другого объекта и выгружать список датчиков в .xlsx.

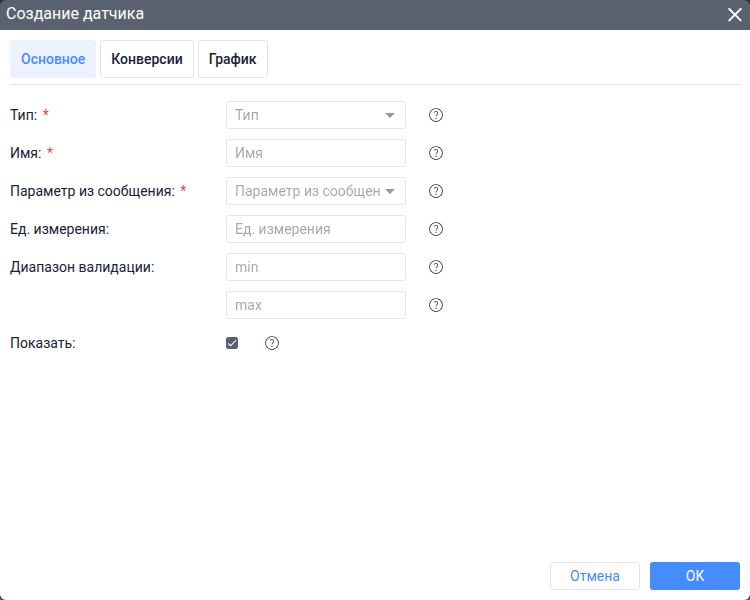

Кнопка Создать открывает форму создания датчика.
На вкладке Основное указываются:
| Параметр | Описание |
|---|---|
| Тип | логика для работы датчика. В зависимости от того, какая была выбрана логика, датчик может участвовать в подсчете данных при выполнении соответствующих отчетов. |
| Имя | указанное имя используется для отображения в списке созданных датчиков на объекте. |
| Параметр из сообщения | наименование параметра из сообщений объекта, который будет использоваться в датчике. |
| Ед. измерения | можно указать единицу измерения, которая будет отображаться у датчика в информационном окне объекта. |
| Мин. значение (диапазон валидации) | указывается минимальное валидное значение для исходного значения указанного параметра. Начиная с этого значения и заканчивая максимальным валидным значением из поля ниже, все значения будут считаться валидными и будут обрабатываться системой. Значения, которые выходят за диапазон в меньшую сторону, не учитываются при расчетах. |
| Макс. значение (диапазон валидации) | указывается максимальное валидное значение для исходного значения указанного параметра. Начиная с минимального валидного значения из поля сверху и заканчивая этим значением, значения будут считаться валидными и будут обрабатываться системой. Значения, которые выходят за диапазон в большую сторону, не учитываются при расчетах. |
| Показать | опция влияет только на отображение датчика в информационном окне объекта. Отключение опции уберет датчик из общего списка отображаемых датчиков. Опция не оказывает влияния на результаты API-запросов. |
| Объем топливного бака | емкость топливного бака. Значение отображается в информационном окне объекта у созданного топливного датчика. |
| Норма расхода топлива | расход топлива при работе дополнительного оборудования. |
| Показывать объем топливного бака | опция влияет только на отображение значения из поля емкости топливного бака для топливного датчика. |
Доступные типы датчиков:
Абсолютные моточасы
Абсолютный расход (ДАР)
Датчик груза
Доп. оборудование
Зажигание
Мгновенный расход (ДМР)
Напряжение
Обороты двигателя
Одометр
Относительные моточасы
Относительный одометр
Пассажиропоток (имп.)
Пассажиропоток (накоп.)
Произвольный датчик
Работа под нагрузкой
Ремень безопасности
Счетчик
Температура
Тревожная кнопка
Уровень топлива
Фары
Цифровой датчик
iButton
Поле Параметр из сообщения определяет наименование параметра из сообщений объекта, который будет использоваться в датчике. Если объект уже передает данные в систему мониторинга, кнопку выбора справа от поля используют для подстановки реального параметра из последнего сообщения.
Формулы в датчиках
В поле Параметр из сообщения можно задавать формулы для вычисления значения датчика по параметрам оборудования и значениям других датчиков.
Доступные операции:
| Операция | Назначение |
|---|---|
| + | Сложение. |
| - | Вычитание. |
| * | Умножение. |
| / | Деление. |
| & | Побитовое И. |
| | | Побитовое ИЛИ. |
| >> | Сдвиг вправо на указанное число бит. |
| ? | Если значение справа больше 0, возвращается значение слева; иначе возвращается 0. |
| # | Если первый параметр отсутствует, используется второй. |
| % | Использование предыдущего значения параметра. |
Условные обозначения:
| Обозначение | Назначение |
|---|---|
| @ | Имя датчика. |
| $ | Имя параметра сообщения. |
Приоритет операций в Gelios:
| Операции | Приоритет |
|---|---|
* / & | | Наивысший. |
+ - | Средний. |
? | Низший. |
Битовые операции
Сдвиг вправо >> задаётся в битах. Для выделения отдельного бита или байта сначала сдвиньте нужные разряды к младшему разряду, затем примените побитовое И & с маской.
Маска 0b1 оставляет один младший бит, а 0xFF — восемь младших битов, то есть один байт. Биты с индексами отсчитываются от 0; порядковые номера битов и байтов в примерах ниже — от 1, начиная с младших разрядов.
| Формула | Результат |
|---|---|
$param>>8&0b1 | Бит с индексом 8: девятый бит при нумерации с 1. Сдвиг на 8 бит, затем выделение младшего бита. |
$param>>2&0b1 | Третий бит при нумерации с 1: сдвиг на 2 бита, затем выделение младшего бита. |
$147>>16&0xFF | Третий байт параметра 147, считая от младшего: сдвиг на 16 бит и выделение одного байта. |
$147&0xFF | Первый, младший байт параметра 147 без сдвига. |

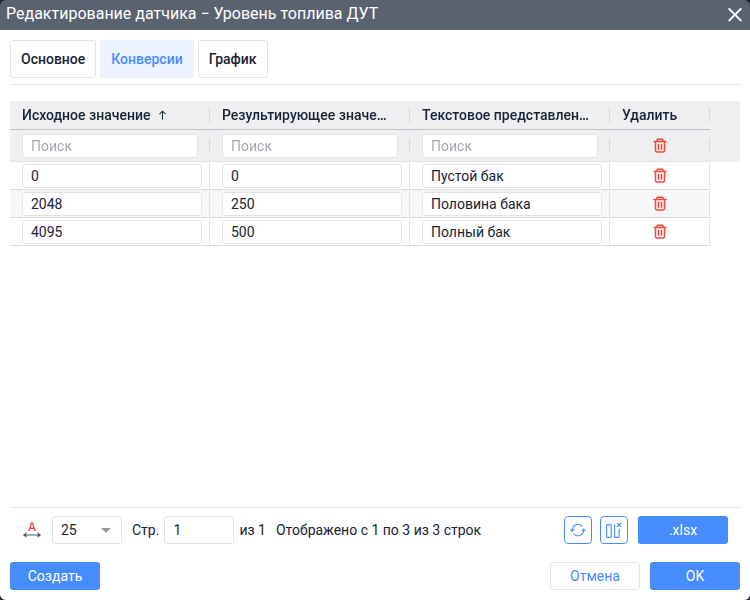

Конверсии
Раздел Конверсии используется для преобразования исходных значений в результирующие значения и текстовые представления. Поле Значение - это значение, которое должно получиться после преобразования полученного значения от трекера. Поле Исходное значение - значение, которое поступает в систему мониторинга от трекера без какого-либо преобразования. Это значение можно видеть при выполнении отчета по Сообщениям объекта. Поле Текстовое представление используется для значения, которое было получено после преобразования; данное представление используется только в информационных окнах объекта и в определенных ситуациях отчетов.
Раздел График визуализирует таблицу конверсий. По графику удобно проверять, насколько плавно меняется результирующее значение и нет ли очевидных ошибок в тарировке.

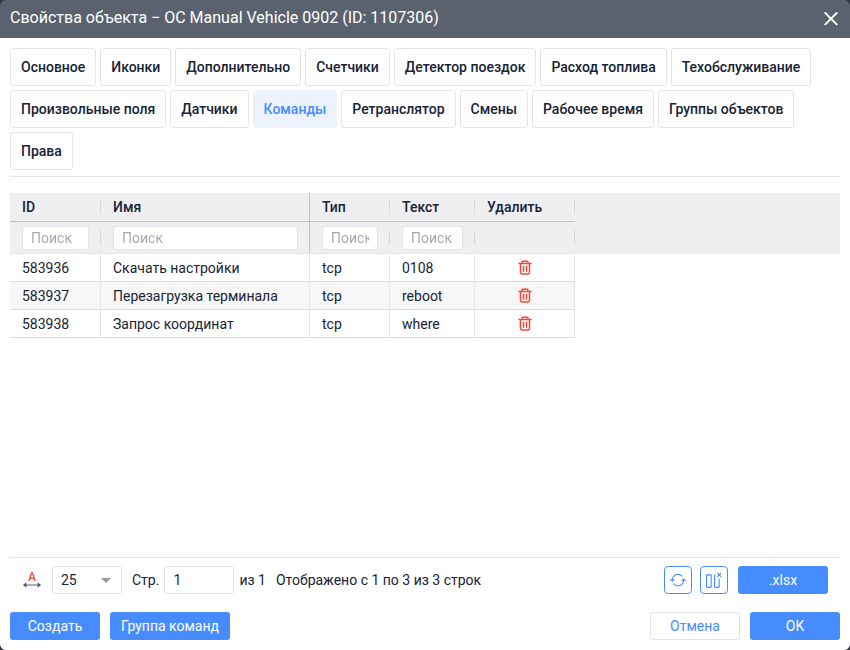

Команды
Раздел Команды предоставляет возможность создавать шаблоны команд, которые отображаются в пользовательском интерфейсе и предназначены для отправки на устройство.
Кнопка Создать открывает форму команды.
Тип - формат отправляемой команды: TCP или GSM.
Название команды - произвольное имя команды, которое будет использоваться при отправке готового шаблона команды.
Команда - сам текст команды. Указывается в исходном виде, как указано в инструкции к оборудованию для отправки SMS/TCP команд.
Команду можно отправить двумя способами: ввести произвольный текст команды вручную или выбрать готовый шаблон команды, созданный заранее. Команды типа TCP передаются на устройство через серверное соединение. Команды типа GSM отправляются через SMS при наличии подключенного SMS- шлюза на номер телефона, указанный в настройках объекта.
Кнопка Группа команд позволяет добавить на объект ранее созданные группы команд. Модуль групп команд рассматривается в разделе VII.

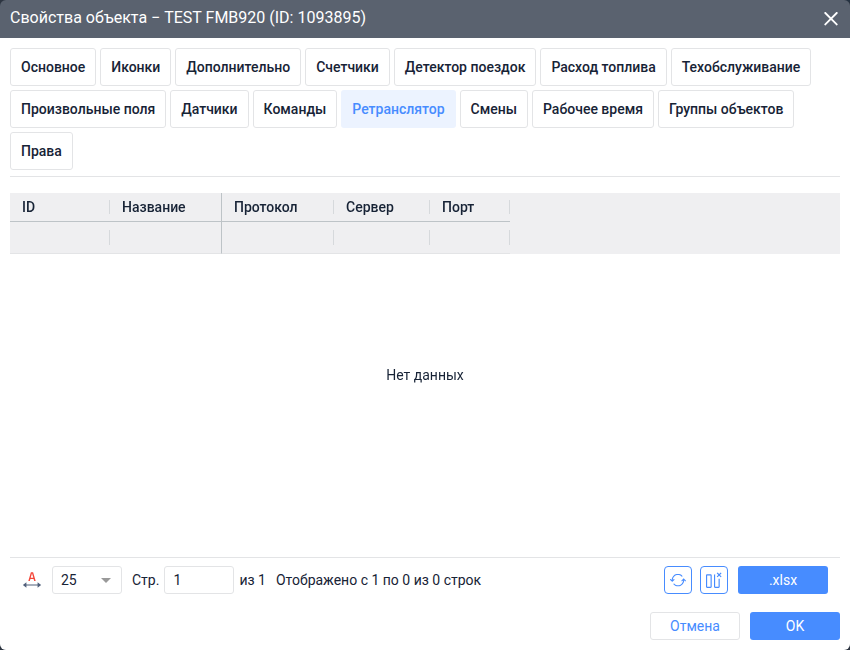

Ретранслятор
Раздел Ретранслятор показывает, в каких ретрансляторах участвует объект. Это служебный и технически полезный раздел: он помогает быстро понять, передаются ли данные объекта во внешние системы и через какие параметры ретрансляции.
Таблица содержит сведения о ретрансляторах:
ID - идентификатор ретранслятора.
Название - имя ретранслятора.
Протокол - используемый протокол передачи.
Сервер - адрес сервера назначения.
Порт - порт подключения.

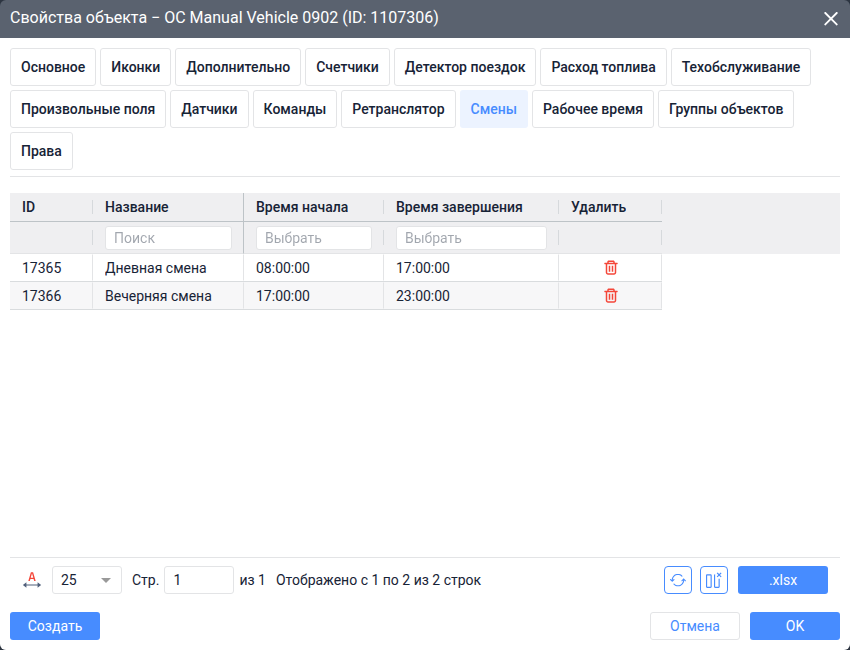

Смены
Смены предназначены для описания режима работы объекта и последующего анализа статистики по заданным рабочим периодам. По сменам могут выполняться отчеты, что позволяет получать сведения о работе объекта в предусмотренные интервалы времени и по разным водителям.
Кнопка Создать открывает форму смены.
Название - имя смены.
Время начала - начало рабочего периода.
Время завершения - окончание рабочего периода.
После создания смена добавляется в таблицу. Справа от строки доступны действия редактирования и удаления. При редактировании время смены изменяется в полях ввода.

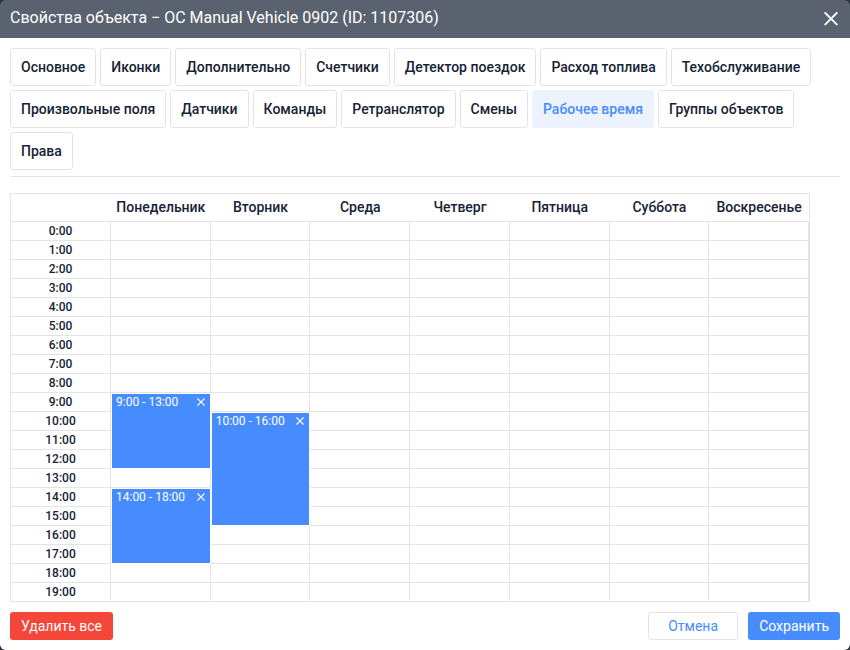

Рабочее время
Раздел Рабочее время представляет недельный календарь, в котором создаются интервалы рабочего времени объекта.
Рабочий интервал задается днем недели и временем, например Понедельник, 09:00-18:00. После добавления на временном графике появляется блок рабочего времени. Такой блок можно редактировать через поля ввода, переносить по времени перетаскиванием или изменять длительность за нижний край. Для одного дня можно создать несколько рабочих интервалов.

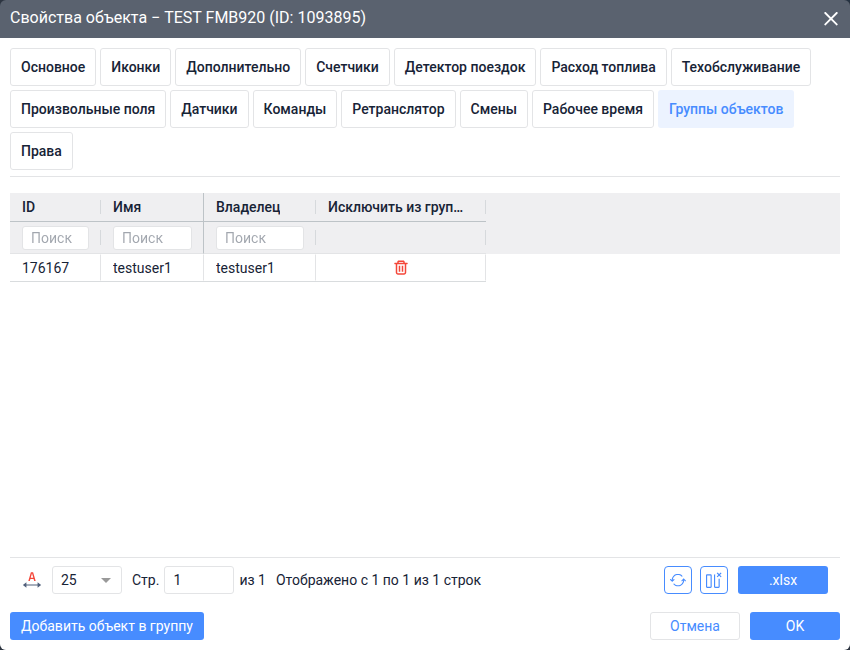

Группы объектов
Раздел Группы объектов показывает, в каких группах состоит объект. Через него можно добавить объект в существующую группу или исключить объект из группы. Создание новой группы объектов из этой вкладки недоступно; группы создаются в отдельном разделе Группы объектов.
Группа объектов используется не только для навигации по списку объектов, но и для групповых действий. На группу можно отправить команду в формате TCP или GSM: в этом случае все объекты, входящие в выбранную группу, разом получат отправленную команду. Также на группу объектов можно добавить группу команд. Если группу команд нужно назначить сразу на группу объектов, назначение выполняется в разделе Группы объектов. Если группу команд нужно назначить только на конкретный объект, назначение выполняется в карточке этого объекта.
В этой вкладке пользователь работает только с принадлежностью выбранного объекта к группам. Для создания или редактирования самой группы используется раздел V Группы объектов.

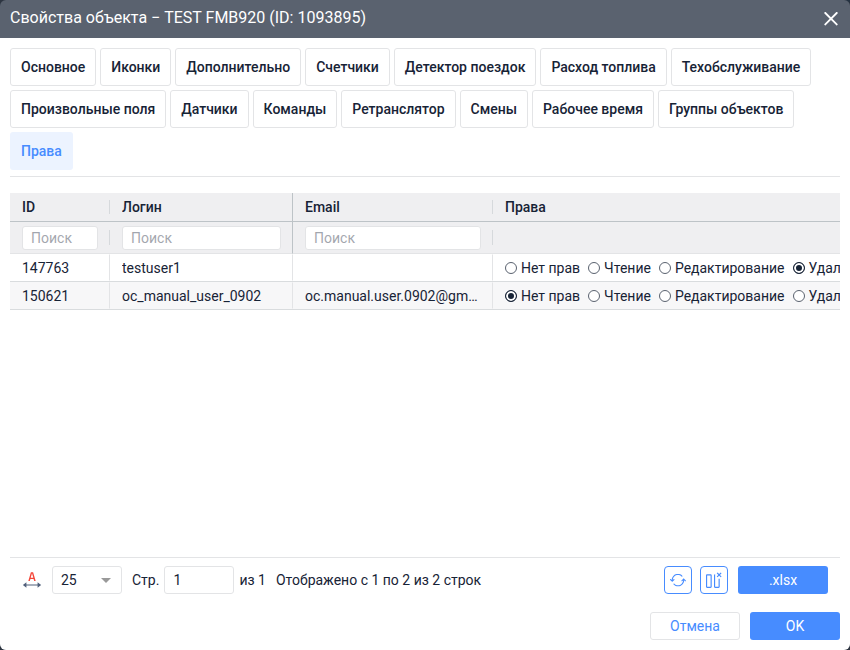

Права
Раздел Права определяет доступ пользователей к объекту. Типы прав аналогичны правам, описанным в разделе III.
Типы прав:
| Параметр | Описание |
|---|---|
| Нет прав | пользователь не имеет доступа к объекту. |
| Чтение | пользователь может видеть объект и использовать его данные без редактирования. |
| Редактирование | пользователь может видеть объект и изменять его параметры, но не удалять. |
| Удаление | пользователь получает полный доступ к объекту, включая удаление. |
Если объект входит в группу объектов, он наследует права от группы. Поэтому итоговый доступ пользователя определяется сочетанием прав на объект и прав, полученных через группы.
Владелец объекта всегда имеет полные права на объект. Все вышестоящие над владельцем пользователи наследуют права нижестоящего пользователя на объект, то есть также имеют полный доступ. Права остальных пользователей назначаются отдельно: напрямую на объект или через группу объектов.
Типичные проверки при проблемах с объектом
| Проблема | Что проверить |
|---|---|
| Нет сообщений от объекта | проверьте идентификатор, производителя, тип оборудования, IP адрес и порт подключения, SIM-карту и дату последнего сообщения. |
| Некорректный пробег | проверьте счетчик пробега, датчик Одометр или Относительный одометр, датчик зажигания и настройки детектора поездок. |
| Некорректные моточасы | проверьте счетчик моточасов, датчики Абсолютные моточасы или Относительные моточасы, а также логику зажигания. |
| Не отображаются датчики | проверьте, не является ли объект бесплатным: для бесплатных объектов отображение датчиков недоступно. |
| Нет доступа у пользователя | проверьте владельца объекта, права пользователя на объект и права, полученные через группы объектов. |
| Не отправляется команда | проверьте выбранный объект, тип команды TCP или GSM, текст команды, наличие шаблона команды и подключение SMS-шлюза для GSM-команд. |
Деактивация объектов
Деактивированные объекты - объекты, временно недоступные в системе мониторинга. Деактивация применяется, когда объект используется только в определенный период года или временно не нуждается в наблюдении.
Окно Деактивация объектов содержит два списка:
Активированные - объекты, которые сейчас доступны в мониторинге.
Деактивированные - объекты, которые временно выведены из работы.
Для деактивации объект переносится из левого списка в правый с помощью иконки >> или двойного щелчка. Для обратной активации объект переносится из правого списка в левый. В обоих списках доступен динамический поиск по названию объекта.
Строки деактивированных объектов в таблице выделяются светло-серым цветом. Дата и время деактивации отображаются в колонке Деактивация. Свойства деактивированного объекта можно открыть из таблицы, но редактирование при этом недоступно до повторной активации.
